圆振动筛

产品描述

圆振动筛介绍：
圆振动筛是一种做圆形振动、多层数的振动设备，也可简称“振动筛”，圆振动筛采用结构及原理是：筒体式偏心轴激振器及偏块调节振幅，它主要由筛箱、筛网、振动器及减振弹簧等组成，振动器安装在筛箱侧板上，并由电动机通过三角皮带带动使激振器偏心块产生高速旋转，产生很大的离心惯性力，激发筛箱产生一定振幅的圆运动，筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动，物料与筛面相遇的过程中使小于筛孔的颗粒透筛，从而实现分级。该设备被广泛应用于矿山、建材、交通、能源、化工、水利建设等各个行业的物料分级。

圆振动筛特点：
菲尼克斯生产的振动筛设备具有：结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用比较安全等以及以下六个特点：

（1）处理能力大，筛分效率高。

（2）振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。

（3）振动器整体拆装，维护、更换方便，缩短检修周期。

（4）筛机侧板采用整板冷作、无焊接、强度高使用寿命长。横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。

（5）筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、筛机各支点动负荷小等优点。

（6）电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。

圆振动筛参数：

型号 Model	层数 Number Of Layers	筛面尺寸(mm) Screen Size	最大给料尺寸(mm) Maximum Feeding Size	处理能力(t/h) Processing Power	振动频率(Hz) Vibration Frequency	电机功率(kw) Motor Power	重量(kg) Weight	*外形尺寸(mmmmmm) Dimensions*
型号 Model	层数 Number Of Layers	筛面尺寸(mm) Screen Size	最大给料尺寸(mm) Maximum Feeding Size	处理能力(t/h) Processing Power	振动频率(Hz) Vibration Frequency	电机功率(kw) Motor Power	重量(kg) Weight	*外形尺寸(mmmmmm) Dimensions*
F2YK-1230	2	1200*3000	100	7.5-80	16.2	5.5	2340	390019001000
F3YK-1230	3	1200*3000	100	7.5-80	16.2	7.5	3050	390019001500
F3YK-1548	3	1500*4800	200	30-200	13-16	15	6866	590621001900
F4YK-1548	4	1500*4800	200	30-250	13-16	18.5	7360	590621002150
F2YK-1854	2	1800*5400	250	50-300	16.2	18.5	6769	650925361810
F3YK-1854	3	1800*5400	250	50-300	16.2	22	8285	650925361910
F4YK-1854	4	1800*5400	250	50-300	16.2	30	9796	650925362250
F2YK-2160	2	2100*6000	250	100-400	16.2	30	9680	715026702120
F3YK-2160	3	2100*6000	250	100-400	16.2	30	10206	715026702270
F4YK-2160	4	2100*6000	250	100-400	16.2	37	11800	715026702650
F2YK-2460	2	2400*6000	300	150-600	16.2	30	80130	715029002120
F3YK-2460	3	2400*6000	300	150-600	16.2	30	12350	715029002350
F4YK-2460	4	2400*6000	300	150-600	16.2	37	13850	715029002680
F2YK-2475	2	2400*7500	300	200-650	16.2	22*2	12285	849131561613
F3YK-2475	3	2400*7500	300	200-650	16.2	22*2	14250	849131562163
F4YK-2475	4	2400*7500	300	200-650	16.2	22*2	15320	849131562713
F2YK-3072	2	3000*7200	350	200-800	16.2	22*2	14360	799137161613
F3YK-3072	3	3000*7200	350	200-800	16.2	30*2	15660	799137162163
F4YK-3072	4	3000*7200	350	200-800	16.2	30*2	16750	799137162713
F2YK-3680	2	3600*8000	350	300-1000	16.2	37*2	21560	849145561613
F3YK-3680	3	3600*8000	350	300-1000	16.2	37*2	23220	849145562163
F4YK-3680	4	3600*8000	350	300-1000	16.2	37*2	25630	849145562163

注: 参数如有更新，恕不另行通知，请联系我们。

Note: Parameters are subject to update without notice, please contact us.

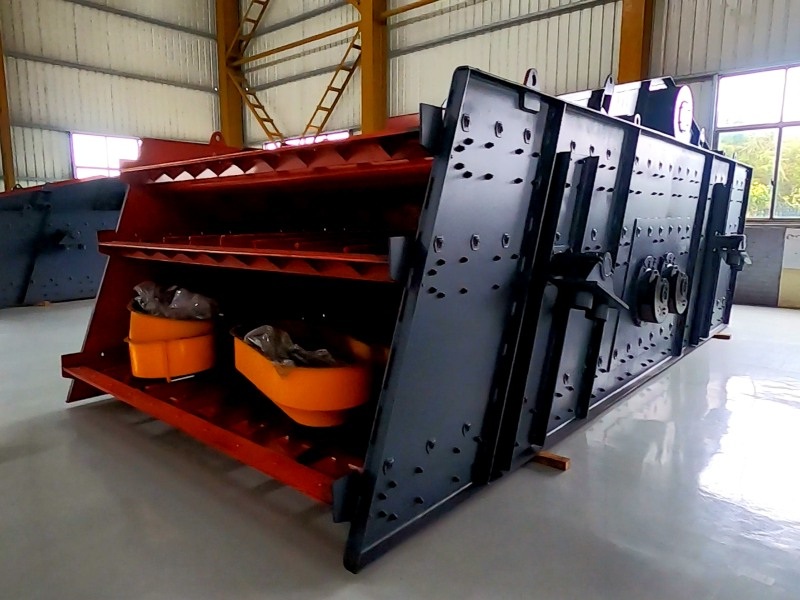

圆振动筛产品图片：

圆振动筛产品样本下载：
圆振动筛产品样本
